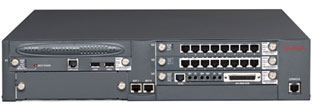

G700 Media Gateway е скалабилно и стекабилно решение кое се базира на архитектурата на Avaya P330 switch. G700 може да се имплементира како самостоен систем контролиран од S8300 Media Server, или до 50 G700 Gateway-и дистрибуирани низ IP мрежата може да бидат контролирани од 1 S8300 Media Server. Со цел да се добие поголем капацитет до 10 G700 Media Gateway-и може да се стекираат во еден систем. G700 Media Gateway-от може да стекира и со Avaya P330 и C360 switch.


Основни карактеристики на G700 Media Gateway

• Intel i960 контролер за контрола на switch-от и менаџмент софтверот
• 15 порта за детекција на тонови
• Монтажа во стандарден EIA-310-D 19 инчен ормар
• 4 слота за медиа модули
• 1 слот за P330 модул за експанзија (LAN/WAN)
• 1 слот за модул за стекирање
• Интерна матична плоча (опишана во понатамошниот текст)
• 2 10/100 Ethernet порта
• AC/DC напојување
• 4 внатрешни вентилатори за ладење на компонентите
• Модул со LED диоди кој го покажуваат статусот на системот
• Сериски порта за CLI пристап
• VoIP ресурси за подршка на 64 истовремени G.711 разговори или 32 компримирани (G.729, G.723) разговори
• Пренос на ТТY преку интернет
• Пренос на факс преку компанискиот интранет
• T.38 факс пеку интернет
• Модем преку компаниски интранет

Интерната матична плоча ги контролира следните системи:

• VoIP систем со капацитет од 64 канали. Доколку се потребни повеќе од 64 канали, потребно е во G700 Media Gateway-от да се додаде дополнителен VoIP модул. VoIP системот ги има следните функции:
  • IP/UDP/RTP процесирање
  • Поништување на ехо
  • G.711, G.729, G.723 кодирање
  • Т.38 и Avaya Fax Relay
  • Modem pass-through
  • Modem relay
  • Silence suppression
  • Jitter buffer management
  • Packet loss concealment
  • Avaya Encryption Algorithm (AEA) и Advanced Encryption Standard (AES) енкрипција на VoIP аудиото
  • Packet reorder

• Gateway processor complex кој ги контролира сите ресурси во gateway-от. Дел од неговите функции се: управување со медиа модулите, контрола на тонската сигнализација и H.248 сигнализацијата.
• Avaya P330 processor complex, кој се базира на архитектурата на Avaya P330 switch. Овој комплекс ги обезбедува функциите на 8 портен Layer 2 switch и ги менаџира експанзионите и каскадните модули.
• Електричните и физичките врски за поврзување на 4 медиа модули во соодветните слотови

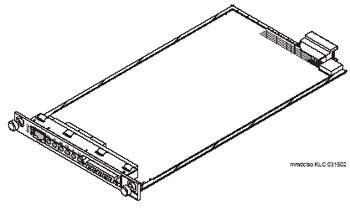

Медиа модули

Медиа модулите се инсталираат во слотовите на G700 Media Gateway-от и се во врска со неговата интерна матична плоча.
G700 ги подржува следните медиа модули:

• ММ710 Т1/Е1 ИСДН ПРИ Медиа Модул
• ММ711 Аналоген Медиа Модул (8 аналогни локали)
• ММ712 DCP Медиа Модулн (8 дигитални локали)
• ММ714 Аналоген Медиа Модул (4 аналогни локали и 4 ПСТН линии)
• ММ720 БРИ Медиа Модул (8 ИСДН БРИ линии)
• ММ722 БРИ Медиа Модул (2 ИСДН БРИ линии)
• ММ760 VoIP Медиа Модул
